Подсвечники «Козёл-йог» 3D
Концепция
Серия объектов разработана в качестве мерча для дипломного проекта по брендингу Музея козлов. Подсвечники в форме козлов, выполненные в медитативных йогических позах. Объекты сочетают декоративную выразительность и утилитарную функцию, формируя предметы, которые могут использоваться как интерьерные акценты и сувенирные объекты.

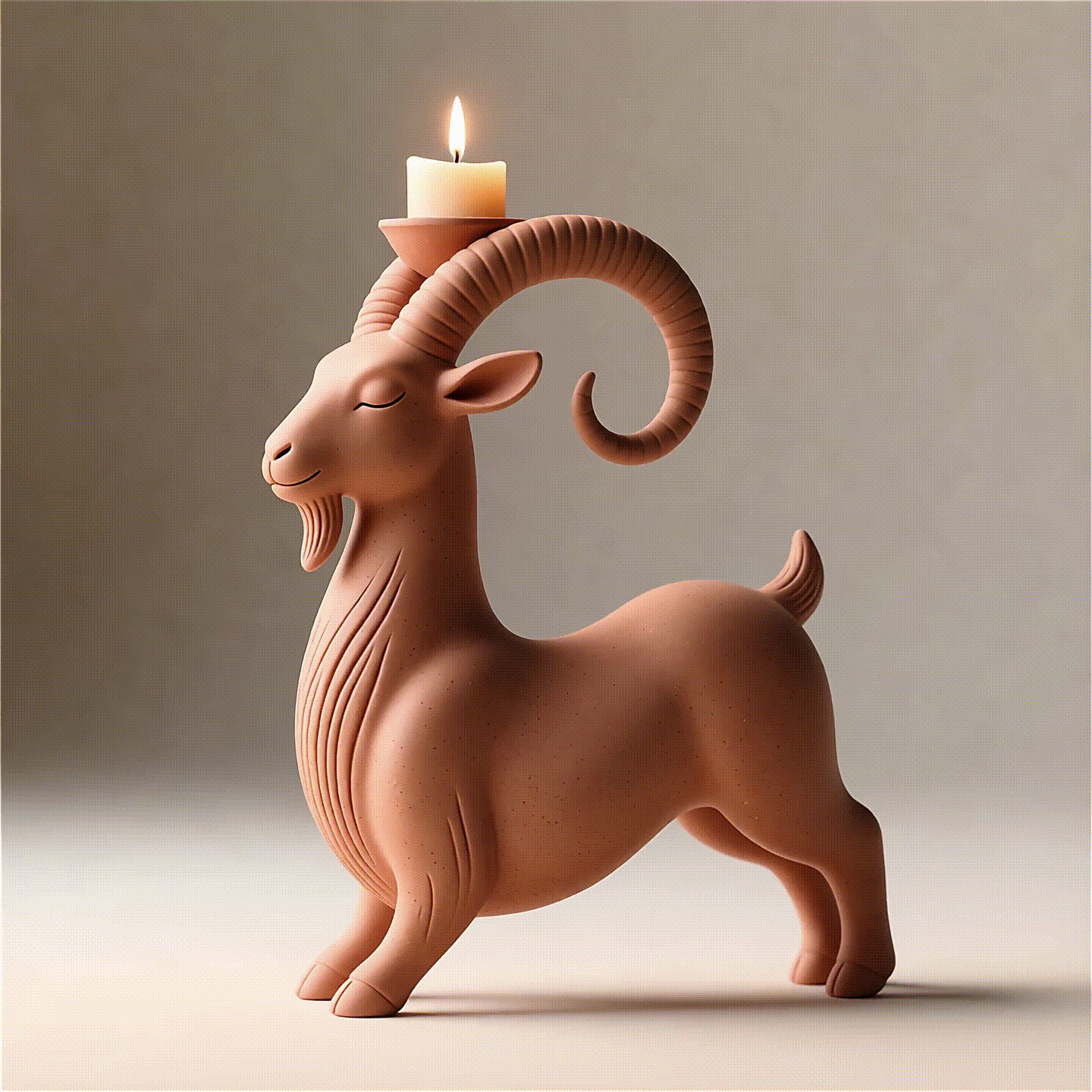

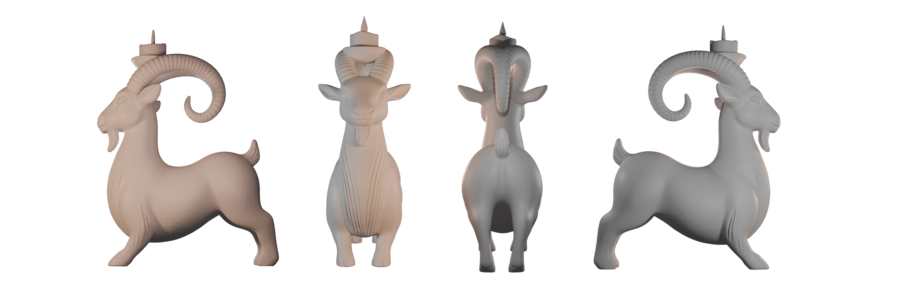

Модель 1
Модель 2
Модель 3
Модель 4
Модель 5
Промо
Производственное ТЗ от Chat-GPT
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Изделие: Подсвечник «КОЗЁЛ-ЙОГ»
(декоративный подсвечник для чайной свечи, пластиковый, полый)
Назначение: декоративный интерьерный объект / музейный мерч / коллекционный сувенир
Исходник: 3D-модель, разработанная с использованием ИИ-генерации изображений и последующей ручной 3D-доработки (по авторским референсам)
1. Параметры изделия
Общая высота изделия: 140–180 мм (рекомендуемо 160 мм — оптимальный баланс устойчивости и выразительности формы)
Максимальная ширина / глубина: 100–120 мм (в зависимости от позы)
Подсвечник: Тип свечи: чайная свеча (tea light) Диаметр посадочного места: 38–39 мм Глубина посадки: 6–8 мм Форма ниши: цилиндрическая с фаской 1–2 мм
Толщина стенок:
- основной корпус: 2.5–3.0 мм
- рога и опорные элементы: не менее 3.0 мм
- декоративные элементы: не менее 2.0 мм
Конструкция:
- полый корпус
- монолитная форма (без мелких отдельных деталей)
- интегрированный подсвечник (часть геометрии модели)
Разделение модели (опционально):
- корпус
- рога / элементы подсвечника (разделение допускается для облегчения печати и уменьшения поддержек)
2. Технология печати
Рекомендуемая технология: SLA / MSLA (LCD)
Причины выбора:
- высокая детализация
- гладкая матовая поверхность
- минимальная пост-обработка
- точная геометрия посадочного места под свечу
Допустимая альтернатива: FDM — только для прототипирования и тестовой сборки (не рекомендуется для финального изделия из-за слоистости)
3. Материал
Основной материал: Фотополимерная смола (SLA)
Тип смолы:
- ABS-Like Resin
- Tough Resin
Цвет смолы: нейтральный (белый / серый / бежевый)
Требования к материалу:
- умеренная ударопрочность
- пониженная хрупкость
- устойчивость к локальному нагреву от чайной свечи
- хорошая адгезия грунта и краски
⚠️ Использование свечей допускается только в металлической гильзе (стандарт tea light).
4. Параметры печати (SLA)
Высота слоя: 0.05 мм (0.03 мм допустимо для лицевой части и морды)
Экспозиция: по рекомендациям производителя смолы
Ориентация модели:
- корпус наклонён на 20–30°
- зона морды и лицевых деталей не направляется вниз
- посадочное место под свечу печатается с минимальными поддержками
5. Поддержки (Supports)
Тип: Light + Medium
Размещение:
- нижняя часть корпуса
- внутренняя часть ног
- тыльная сторона рогов
Запрещено:
- опоры на морде, глазах, носе
- опоры внутри посадочного места под свечу
Точки контакта: ≤ 0.4 мм
6. Пост-обработка
1. Промывка в IPA (2 этапа) 2. УФ-досветка согласно требованиям смолы 3. Удаление поддержек 4. Шлифовка:
P400
P800
P1000 5. Грунт:
акриловый
2 слоя 6. Финальная шлифовка перед окрашиванием
7. Окрашивание
Метод: аэрограф / краскопульт
Цветовая схема (рекомендуемая):
- корпус: матовый терракотовый / бежево-розовый
- рога: светлый беж / песочный
- внутренние элементы подсвечника: термостойкая матовая краска
- глаза и мелкие линии: тёмно-коричневый или чёрный (мат)
Финиш:
- защитный лак
- тип: матовый или сатиновый
- 1–2 слоя
8. Контроль качества
Готовое изделие должно соответствовать следующим требованиям:
- отсутствие видимых слоёв и «лесенки»
- отсутствие следов поддержек на видимых зонах
- ровная посадка чайной свечи
- устойчивость изделия на плоской поверхности
- симметрия формы (где предусмотрена дизайном)
- отсутствие деформаций в зоне подсвечника
Дополнительные требования (опционально)
- возможность утяжеления нижней части (встроенная полость под груз 50–150 г)
- склейка частей на эпоксидный клей
- адаптация модели под серийное производство
- возможность масштабирования (mini / standard / large)
Описание процесса
Разработка каждого подсвечника серии «Козлы-йоги» проходила по единой схеме:
1. Генерация визуальных эскизов и образов объектов в системе Qwen с целью поиска формы, позы и общего стилистического решения.
2. Отбор и анализ полученных изображений, а также подбор референсов материалов и пропорций для дальнейшей 3D-разработки.
3. Генерация 3D-моделей в TripoStudio на основе выбранных изображений из Qwen.
4. Проверка полученных 3D-моделей на соответствие требованиям 3D-печати, корректировка геометрии, толщин и посадочных элементов под свечу в программе Anycubic Photon Workshop.
5. Формирование технического задания и инструкции к производству и 3D-печати с использованием ChatGPT.
Дополнительная обработка промо-материалов и визуализаций выполнялась в Figma.
