Визуальная концепция
Студенты часто не берут еду на пары. Контейнер занимает много места, а носить его пустым обратно не хочется. Мы совместили красоту и практичность и создали складной брелок-контейнер. Возьмите еду с собой, пообедайте, протрите салфеткой, сложите и носите его как стильный аксессуар.

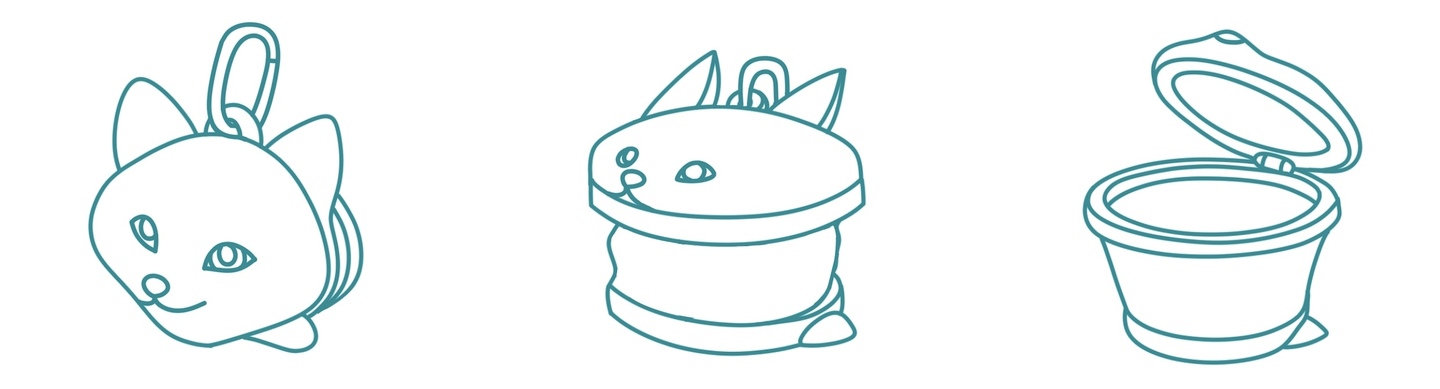

Эскизы

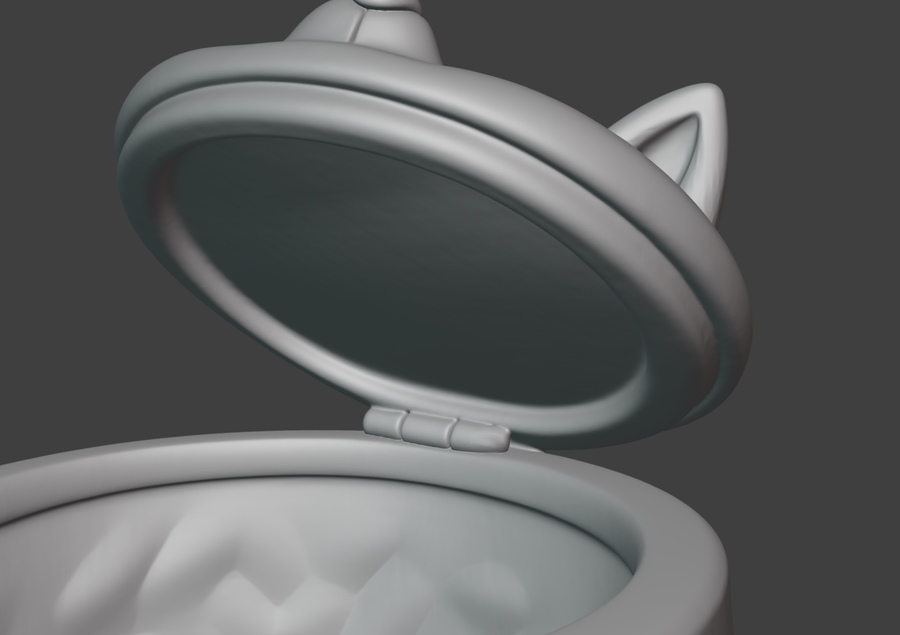

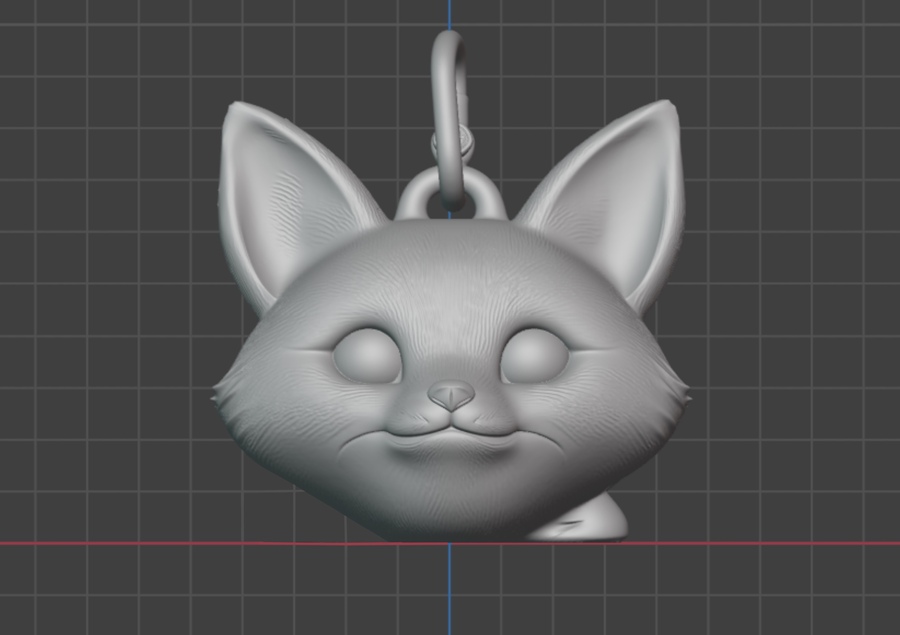

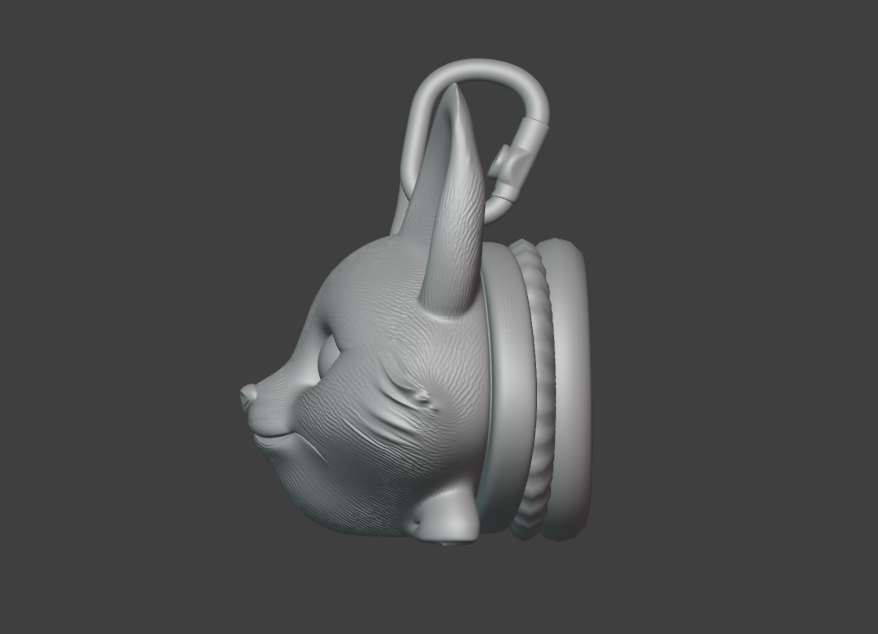

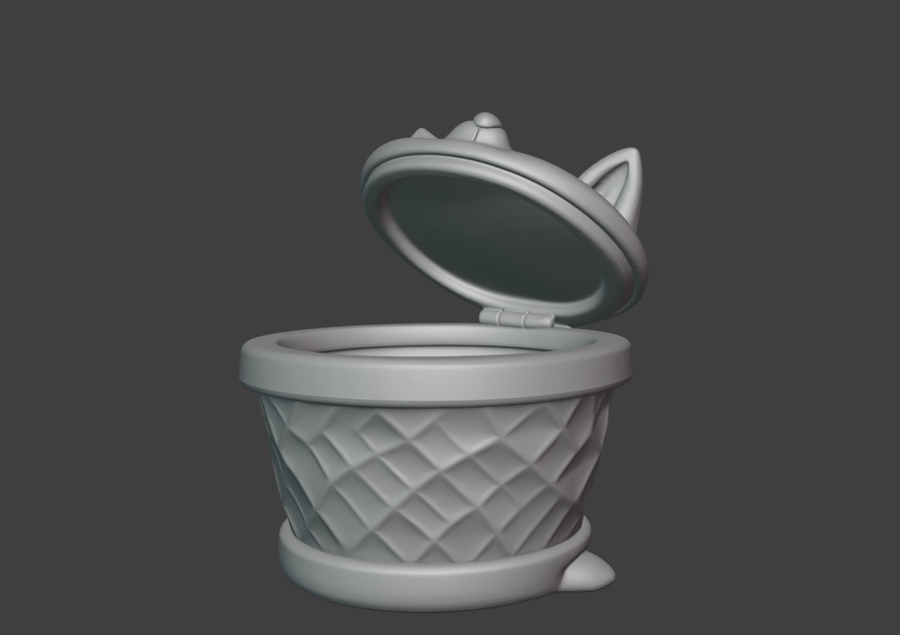

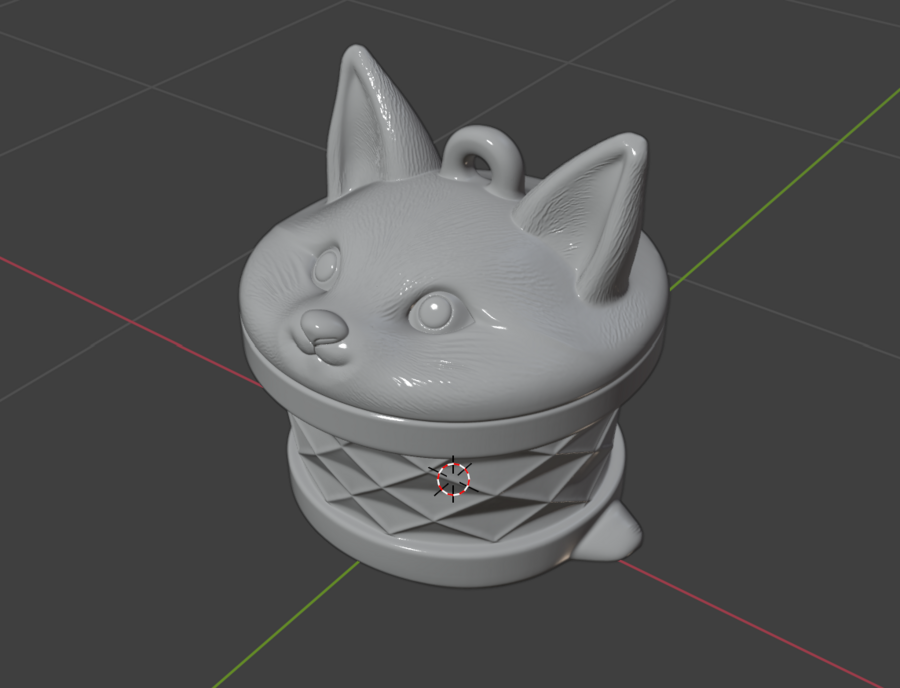

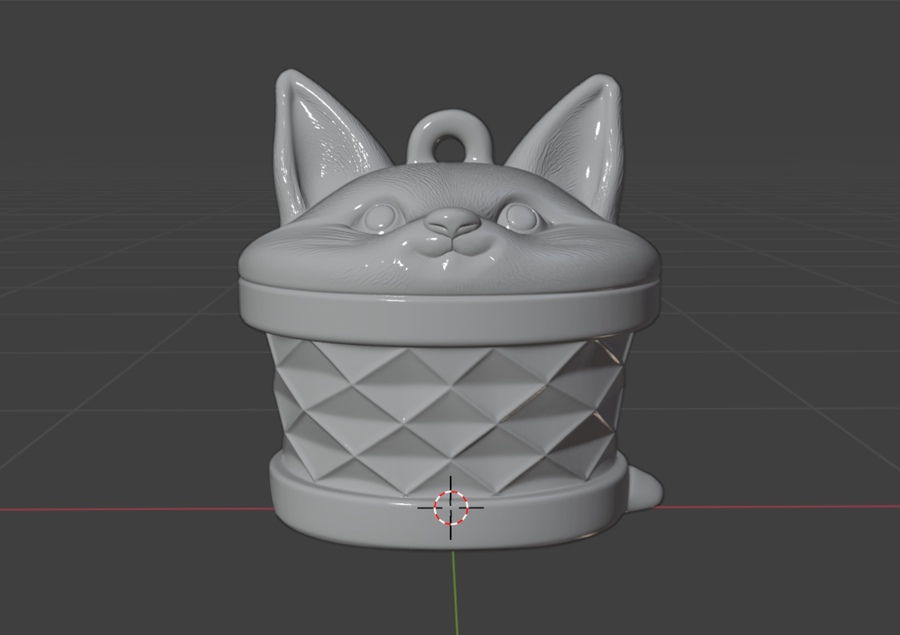

3D визуализация
Брелок — контейнер «Каталик»

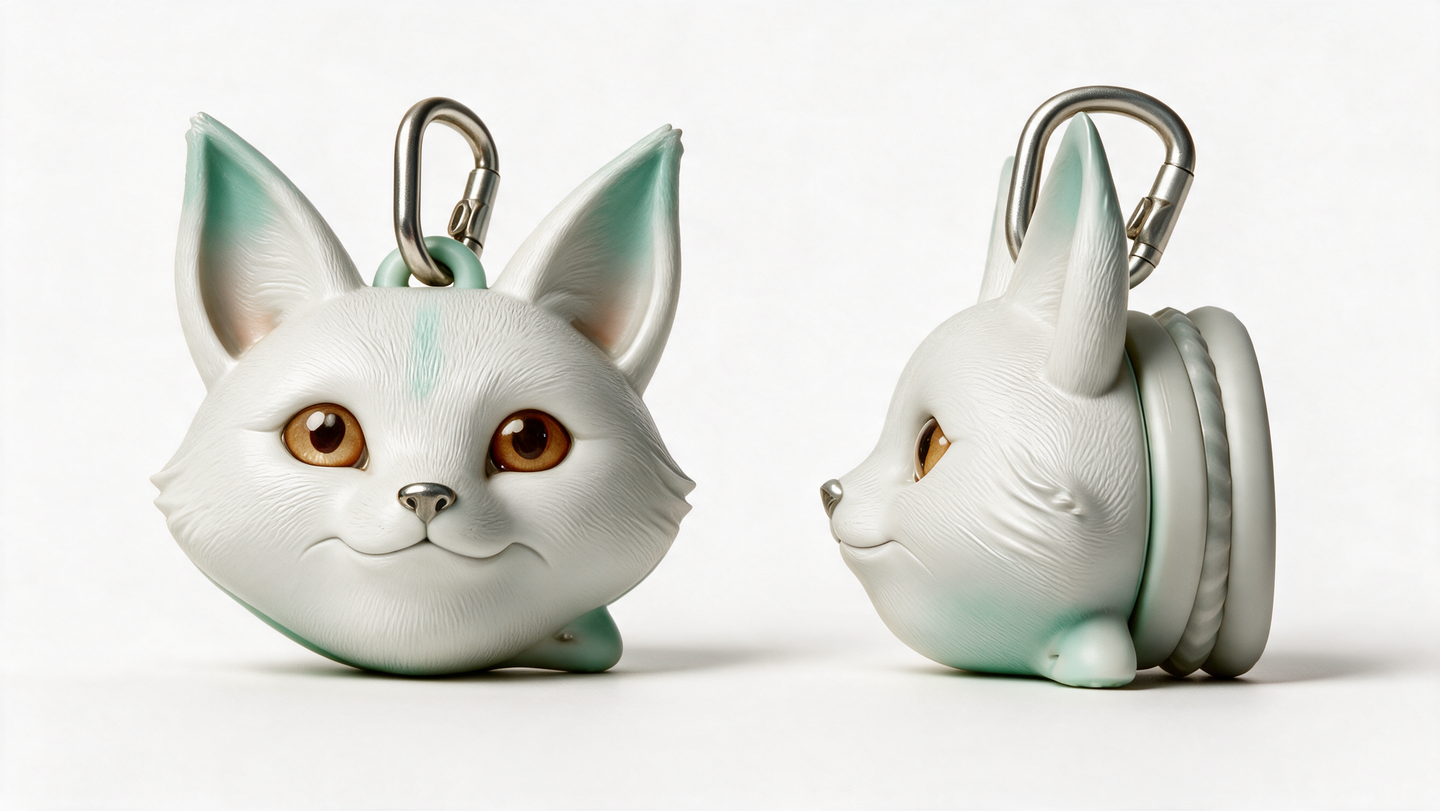

Рендер
Удобно брать с собой на пары
Материалы
Крышка — полипропилен SIBEX PP I122 IM (СИБУР).
Нижнее основание — полипропилен SIBEX PP I452 IM (СИБУР).
Складные стенки — пищевой термостойкий силикон.
Материалы выбраны по четырём критериям: пищевой контакт, химическая стойкость, термостойкость и технологичность.
Для изготовления крышки подходит полипропилен марки SIBEX PP I122 IM: он применяется для производства контейнеров и посуды, устойчив к пищевым средам и хорошо перерабатывается методом литья под давлением.
Для складных стенок используется пищевой термостойкий силикон. Он сохраняет эластичность при многократном складывании, безопасен при контакте с едой и выдерживает нагрев.
Для основания подходит SIBEX PP I452 IM. Он применяется для пищевых контейнеров, отличается повышенной жёсткостью и низким короблением, за счёт этого основание сохраняет форму, а крышка закрывается плотно. Также материал химически стоек, термостабилен и хорошо перерабатывается литьём под давлением.
Этапы производства
Проектирование и прототип
На основе CAD-модели выполняются расчёт усадки и напряжений в зоне складывания и аудит технологичности, чтобы форма не потребовала переделки. Затем печатаются 2–3 прототипа и проводятся функциональные тесты складывания и проверка усилия закрытия и герметичности.
Оснастка и литьё жёстких деталей
Изготавливаются две пресс-формы под мелкую серию: для крышки (SIBEX PP I122 IM) и основания (SIBEX PP I452 IM), с контролем первой отливки и подгонкой.
Далее детали льются на термопластавтомате с обрезкой облоя и контролем геометрии. На выходе, партия деталей с протоколом контроля.
Силиконовая стенка и сборка
Складная стенка формуется из пищевого термостойкого силикона с помощью прессования или LSR-литья с контролем толщины, эластичности, термостойкости.
Сборка механическая, без клея. Силиконовая стенка устанавливается в пазы, вставки фиксируются и проводится контроль по чек-листу проверяя герметичность, люфт и усилие складывания.
